スプレーボトルはどのように機能しますか?部品、ポンプ機構、図

スプレー ボトルはシンプルに見えますが、トリガー ヘッドの内側には 2 つの交互ストロークで動作する小さなポンプが設置されています。これら 2 つのストロークがどのように連携するかを理解すると、-内のすべての部分とそれに続くすべての式の質問が意味をなすことがわかります。-

一方向バルブは液体を正しい方向に動かし続けます。-次に、ノズルは、細かい霧、広範囲のスプレー、または集中した流れとして、その液体がボトルからどのように出るかを制御します。

スプレーボトルはどのように機能しますか?短い答え

スプレー ボトルは、ピストン、ポンプ チャンバー、浸漬チューブ、逆止弁、ノズルを備えた小型の機械式ポンプを使用します。

トリガーを引くとポンプ室が圧縮され、液体がノズルに向かって送られます。トリガーを放すとチャンバーが再び膨張し、ボトルからより多くの液体を引き上げるのに必要な圧力差が生じます。噴霧器を使用するたびに、この 2 つの動作が繰り返されます。

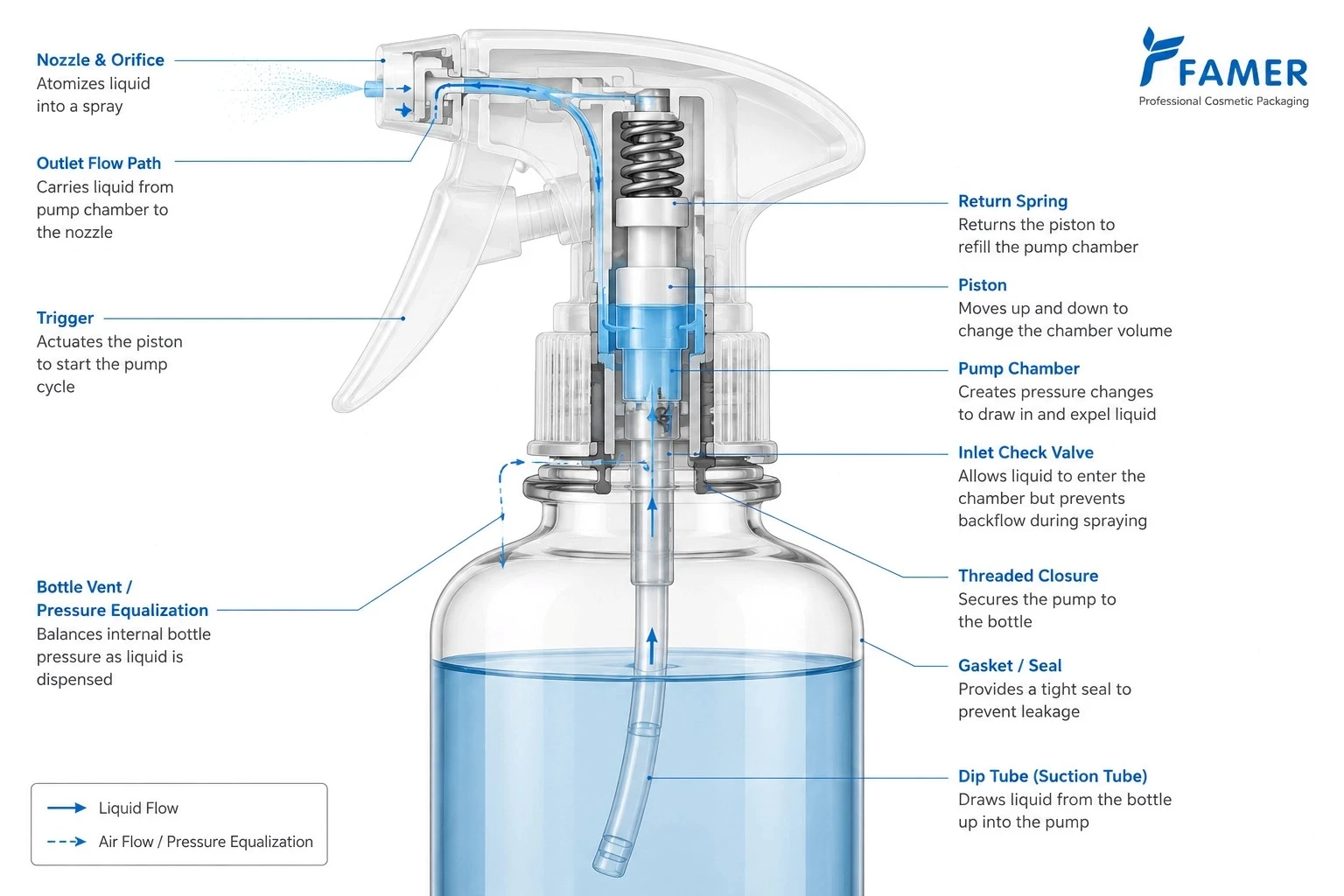

スプレーボトルの中にはどんな部品が入っているの？

正確な内部レイアウトは噴霧器の設計によって異なりますが、ほとんどの手動噴霧システムは同じ基本機能に依存しています。

これらの部分のいくつかは、ポンピング サイクルのほとんどを説明しているため、詳しく見る価値があります。

ピストンとポンプ室

ピストンはポンプ室内の容積を変化させます。

ピストンが内側に移動すると、利用可能なスペースが小さくなり、液体にかかる圧力が上昇します。ピストンが戻ると、チャンバーが大きくなり、チャンバー内の圧力が液体リザーバーに比べて低下します。

チャンバー容積のこの交互の変化により、ディスペンサーは最初に液体を排出し、次に液体を補充することができます。

ディップチューブとインレットバルブ

浸漬チューブは液体リザーバーをポンプに接続します。

補充中、液体はチューブ内を上向きに移動し、ポンプの入口側を通過します。入口逆止弁は、吐出ストローク中の逆流に抵抗しながら、ポンプ室への流れを許可します。

ディップチューブの長さも同様に重要です。チューブが短すぎると、ボトルが空になる前に製品のピックアップが停止する可能性があります。パッケージの形状によっては、不必要に長いチューブがボトルのベースに対して曲がってしまい、確実なピックアップが妨げられる場合があります。

ノズル、ガスケット、クロージャー

ノズルは液体の最終的な出口経路を制御します。その内部形状と出口の設計はスプレー パターンに影響を与えます。

その背後にあるクロージャーとガスケットがディスペンサーをボトルに接続し、意図した密閉性を維持します。

スプレーはボトルに物理的にフィットしますが、ネックの仕上げ、ガスケット、密閉部、または組み立ての条件が適切に一致していないと、漏れが発生する可能性があります。

これは、家庭でのカジュアルな使用ではなく、商業用の充填用にパッケージを選択する場合に特に重要になります。

1 つのポンピング サイクルには 2 つの段階があります

システムが準備できたら、1 サイクルを 2 つの段階に分けるとメカニズムが理解しやすくなります。

ステージ 1: トリガーを引いて液体を排出します。

トリガーを引くと:

• トリガーはピストンをポンプ室内に押し込みます。
• チャンバーの容積が減少します。
• 内部の液体の圧力が上昇します。
• 入口側はボトルへの逆流を防ぎます。
• 液体は出口経路を通って移動します。
• 液体はノズルに到達し、噴霧器から出ます。

これが吐出行程です。

ステージ 2: トリガーを放し、ポンプを補充します。

トリガーを放すと:

• スプリングがピストンを戻します。
• ポンプ室が膨張します。
• チャンバー内の圧力はリザーバーに比べて低下します。
• 入口バルブにより液体が入ります。
• 液体はディップチューブを通って上に移動します。
• チャンバーは次のスプレーのために補充されます。

これは吸入または補充ストロークです。

ポンプが文字通りロープのように液体を「引っ張る」ため、液体は上方に移動しません。ポンプチャンバーと液体リザーバーの間の圧力差によって流れが生じます。

一方向弁が必要な理由-

液体が両方向に自由に移動できる場合、ポンプは効率的に動作しません。

補充中、ポンプはボトルからチャンバーに液体を移動させる必要があります。排出中、同じ液体がディップチューブに単純に戻るのを防ぐ必要があります。

逆止弁はその方向制御を行います。

簡略化した形式:

• 詰め替え：ボトル→ポンプ室
• 吐出：ポンプ室→ノズル

これは、トリガーの繰り返しの動きを一方向の液体輸送に変えるメカニズムの一部です。{0}}

ノズルはどのようにして液体をミストに変えるのでしょうか?

液体をノズルに到達させることはプロセスの半分にすぎません。ポンプはユーザーが期待するスプレー パターンを生成する必要があります。

圧力は液体の移動に役立ちますが、圧力だけでは、結果が細かい霧になるか、粗いスプレーになるか、狭い流れになるかは決まりません。

液体の噴霧に関する研究では、液滴の形成が液体の特性、噴霧器の設計、動作圧力、流れの条件などのいくつかの変数に依存することが示されています[1]。

ノズルの中では何が起こっているのでしょうか？

正確な設計は噴霧器によって異なります。

多くの微細ミスト システムでは、小さな内部通路が液体を狭い出口に導きます。-一部のノズル設計では、液体が排出される前に回転流または旋回流が生成されます。

液体が出口から出ると、液体シートまたはジェットが液滴に分裂します。このプロセスは霧化と呼ばれます。

最終的なスプレーはシステム全体に依存します。目に見える開口部が小さいからといって、自動的にミストが良くなったり、霧が細かくなったりするわけではありません。

なぜある噴霧器は霧を出し、別の噴霧器は水流を作るのでしょうか?

いくつかの要因によって結果が変わる可能性があります。

• ノズル設計
• スプレー設定
• ポンプ出力
• 配合粘度
• 出口の詰まり
• 液体自体の物理的挙動

機械式ポンプのスプレー パターンを評価する ASTM の実践では、スプレー パターンがアクチュエーターの設計や液体の物理的性質によって変化する可能性があることも指摘しています [2]。

このため、水できれいなミストを生成するスプレーが、完成した化粧品、ヘアケア、または家庭用ミルクと同じ結果を生み出すと自動的に想定すべきではありません。{0}}

新しいスプレー ボトルをスプレーする前に、なぜ数回ポンプを必要とするのですか?

新しい噴霧器は通常、浸漬チューブ、ポンプチャンバー、内部液体経路内に空気を含んでいます。

最初の作動では、ボトルから製品を徐々に引き上げながら、空気をポンプ内に移動させます。十分な量の液体がポンプ チャンバーと出口経路に到達すると、システムはプライミングされ、通常どおりスプレーを開始します。

ASTM D3890 には、消費者向け製品で機械式スプレーまたはフロー ポンプを呼び水するために必要な作動回数を決定する方法が記載されています。-[3]。

プライミングストロークの数は普遍的ではありません。ポンプの設計、ディップチューブの長さ、配合、パッケージ構成によって変化する可能性があります。

ボトルがすでに作動していて、突然ポンピングを繰り返す必要がある場合、問題は液体経路、シール、バルブの動作、または詰まりに関連している可能性が高くなります。

スプレーボトルの性能に影響を与えるものは何ですか?

ほとんどの機械式噴霧器は、同様の基本的なポンプ原理に従っています。実際のパフォーマンスは依然として大幅に異なる可能性があります。

消費者にとって、その違いはスプレーの感触、カバー力、一貫性として現れます。パッケージ購入者にとって、それは製品仕様の問題になります。

ストロークあたりのポンプ出力

ストロークあたりの出力は、1 回の完全な作動中に分配される製品の量です。

それは用量、適用範囲、製品の消費量に影響します。たとえば、フェイシャルミストには、通常、家庭用の掃除用トリガーとは異なる分配エクスペリエンスが必要です。

ASTM D4336 は、機械式スプレーまたはフロー ポンプによって作動ごとに分配される平均量の測定を対象としています。[4]

製品開発において、有益な質問は、単にポンプがスプレーするかどうかではありません。それは、意図した配合に沿って必要な量を一貫して供給できるかどうかです。

配合粘度

同じ噴霧器でも 2 つの処方では動作が異なる場合があります。

より粘度の高い製品は、浸漬チューブ、ポンプ チャンバー、ノズルを通ってよりゆっくりと移動する可能性があります。配合とディスペンサーによっては、これは次の原因となる可能性があります。

• 補充が遅い
• 一貫性のない出力
• より大きな液滴
• ドリブル
• 微粒化不良

これは、より濃厚なフォーミュラをスプレーできないという意味ではありません。つまり、噴霧器は見た目だけで選ぶのではなく、製品に合わせて選ぶ必要があるのです。

ノズルの設計とスプレーパターン

適切なスプレー パターンは用途によって異なります。-

フェイシャルミストには、柔らかく均一なカバー力が必要な場合があります。家庭用洗剤には、より多くの出力またはよりターゲットを絞ったスプレーが必要な場合があります。ヘアケア製品では、より広い範囲をより広範囲にカバーする必要がある場合があります。-

したがって、ノズルを選択する前に、意図するユーザー エクスペリエンスを定義する必要があります。

材質とシールの互換性

短い水質検査中に機能するポンプが、完成した配合に必ずしも適しているとは限りません。

製品がボトル、浸漬チューブ、バルブ要素、シール、ガスケット、その他の内部ポンプ部品に接触する可能性があります。デザインによっては金属パーツが露出する場合もございます。

アルコールを含むフォーミュラ、オイル、溶剤、有効成分は、包装材と異なる相互作用を起こす可能性があります。{0}}したがって、適合性は、1 つの成分または一般的な材料チャートから推測するのではなく、完成した配合物で評価する必要があります。

ASTM D4333/D4333M は、機械式ポンプ ディスペンサーのコンポーネントと消費者-タイプの製品の間の互換性テストに取り組んでいます。[5]

スプレー ボトルの一般的な問題とその一般的な問題点

スプレーの問題のほとんどは、液体のピックアップ、圧力の発生、シール、バルブの操作、霧化などの少数の機能にまで遡ることができます。

これらは最終的な診断ではなく出発点です。いくつかの異なる障害が同様の症状を引き起こす可能性があります。

修復およびトラブルシューティングの手順については、ここで完全なプロセスを繰り返すよりも、専用のガイドの方が役立ちます。

トリガースプレー vs ファインミストスプレー vs 連続ミストスプレー

3 つのシステムはいずれも液体をスプレーとして吐出しますが、ユーザー エクスペリエンスは異なります。

カテゴリは、類似のボトルに適合するという理由だけで互換性があるものとして扱うべきではありません。

エアゾール容器は異なる加圧吐出原理を使用するため、この機械式ポンプの説明の範囲外です。

ブランドについては、ボトルではなくフォーミュラから始めましょう

ここまではスプレーボトルの仕組みを説明しました。

パッケージを開発しているブランドにとって、次の問題は、そのメカニズムが特定の方式とユーザー エクスペリエンスで正しく機能するかどうかです。

実際の選択プロセスはシンプルに保つことができます。

1. 式を定義する

梱包業者に次のような情報を提供します。

• 処方が水-ベースか、アルコール-含有か油-含有か
• おおよその粘度
• 製品内に粒子が浮遊しているかどうか
• プラスチック、エラストマー、金属部品に影響を与える可能性のある成分
• 予想される充填および保管条件

単一の見出しの成分よりも、完全な配合が重要です。

2. 必要なスプレーを定義する

消費者が何を体験すべきかを決定します。

• 細かい霧
• ターゲットを絞ったスプレー
• 幅広いカバレッジ
• より高い出力
• 連続スプレー
• 管理された投与量

この要件により、最初に外観でボトルを選択するよりもはるかに早く、適切なポンプとノズルのオプションが絞り込まれます。

3. ディスペンサーをボトルに合わせます

機械的インターフェイスを確認します。

• ネックフィニッシュ
• クロージャフィット
• ガスケットまたはシール面
• ディップチューブの長さ
• ボトルの高さ
• ボトル容量
• 関連する場合の通気要件

1 つのボトルで機能するディスペンサーが、別のボトルでも同じように機能すると自動的に想定されるべきではありません。

4. 大量生産の前に完全なパッケージをテストします

仕様書はオプションを絞り込むのに役立ちます。テストを意図した公式に置き換えるものではありません。

サンプル評価では少なくとも次の点を確認する必要があります。

• 呼び水
• 出力の一貫性
• スプレーパターン
• 漏れ
• 作動
• 式の互換性

パッケージの配合の相互作用が懸念される場合は、長期間の保存やエージング評価も必要になる場合があります。-

スプレーボトルの性能を評価する方法

機械的な塗布性能は、外観だけで判断するのではなく、測定することができます。

機械式ポンプ ディスペンサーの ASTM 規格は、プライミング、スプレー パターンの評価、コンポーネントの互換性、ストロークごとの出力などの分野をカバーしています。[2][3][4][5]。{0}}

B2B サンプル レビューの場合、単にポンプが「動作する」かどうかを確認するよりも、次のチェックの方が役立ちます。

許容限界は、一般的な業界数値ではなく、製品要件、ポンプ仕様、および適用可能なテスト方法に基づいて決定される必要があります。

覚えておくべきこと

スプレーボトルは、ピストンがポンプ室内の圧力を繰り返し変化させることで機能します。逆止弁は液体の流れの方向を制御し、ノズルは加圧された液体がパッケージからどのように排出されるかを決定します。

消費者にとって、これはトリガーがスプレーを生成する理由の説明になります。

ブランドの場合、配合粘度、ノズル設計、シーリング、浸漬チューブの長さ、材料の適合性を個別に考慮できない理由も同じメカニズムで説明されます。

実際のシーケンスは簡単です。

処方を定義する → スプレー体験を定義する → ボトルとポンプを適合させる → 完全なパッケージをテストする
